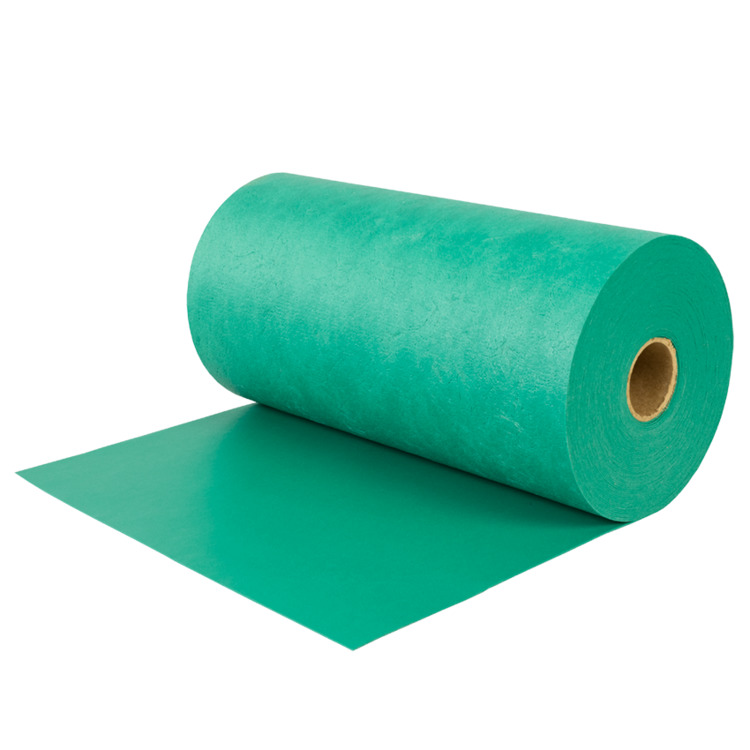

Top Weld Connect
Unterdachbahn für spezielle Abdichtungen
Strapazierfähige Unterdachbahn auf Basis von PVC mit PES-Trägervlies. Schweissbar mit einer Freibewitterungszeit bis 12 Monate. Zur Erstellung von Unterdächern für ausserordentliche Beanspruchung sowie speziellen Abdichtung nach SIA 232/1:2011, für Aufbordungen und Anschlüsse an Dachaufbauten, Kamine und Dachfenster sowie zur Herstellung von vorgefertigten Einfassungen oder Manschetten für runde Durchdringungen bei speziellen Abdichtungen sowie bei schweissbaren Unterdachbahnen aus PVC.
Produktvorteile
Anwendung
GYSO-Tipp
Produktvorteile
- 12 Monate Freibewitterungszeit
- vorkonfektioniert erhältlich
- SD-Wert ≤ 2 Meter
- homogen verschweissbar
- kein zusätzlicher UV-Schutz im Traufbereich erforderlich
- Wasserdichtigkeit W1 geprüft nach SN EN 1928, Methode B, 10 kPa, 24h
- Systemprodukt
Anwendung
- für spezielle Abdichtungen nach SIA 232/1:2011, § 2.2.8.2
- einsetzbar bei allen Dachkonstruktionen mit einer Mindestdachneigung von ≥ 6° für geschuppte Eindeckungen
- ≥ 3° für Blechdächer sowie für Tonnendächer
- ≥ 1.5° für spezielle Abdichtungen nach Objektprüfung
- Erstellung von Aufbordungen, für Anschlüsse an eckige Dachaufbauten, Kamine und Dachfenster
- für die Herstellung von vorgefertigten Einfassungen oder Manschetten geeignet
GYSO-Tipp
Bei der Erstellung von speziellen Abdichtungen nach SIA 232/1:2011 ist eine bauphysikalische Beurteilung des Dachaufbaus und Freigabe durch einen Bauphysiker zwingend erforderlich.
Artikel
Technische Daten
Dokumente
Zubehör
Artikel
Art Nr.
Dimension
Farbe
Verfügbarkeit
Preis
Gebinde
- Art Nr. 7876.8900.00
Dimension Breite 2'500 mm, grün
Rolle à 20 m (50 m²)
FarbegrünVerfügbarkeit Preis - Art Nr. 7876.9200.00Dimension Breite 250 mm, grün
Rolle à 20 m (5 m²)
Karton à 2 Rollen
FarbegrünVerfügbarkeit Preis - Art Nr. 7876.9300.00Dimension Breite 400 mm, grün
Rolle à 20 m (8 m²)
Karton à 1 Rollen
FarbegrünVerfügbarkeit Preis - Art Nr. 7876.9600.00Dimension Breite 600 mm, grün
Rolle à 20 m (12 m²)
FarbegrünVerfügbarkeit Preis - Art Nr. 7876.9880.00Dimension Breite 1'250 mm, grün
Rolle à 20 m (25 m²)
FarbegrünVerfügbarkeit Preis
Technische Daten
Technische Daten
Wert
Norm
Basis
Polyestervlies
Dicke (mm)
1.50
EN 1948-2
Beschichtung
mehrlagige Spezialbeschichtung
Flächengewicht (g/m²)*
850
Schweisstemperatur*
+380 °C
Temp. Beständigkeit
-40 °C bis +90 °C
Mindestdachneigung
6 °
Freibewitterungszeit mit UV-Belastung
12 Monate
Wasserdichtheit
W1
EN 1928-A
Wasserdruckprüfung (m)
1500
EN ISO 20811
SD-Wert (m)*
2.0
EN 1931
Diffusionsdurchgangs-Widerstand (m²*hPa/mg)*
2.50
Diffusionsstromdichte (g/m²*24 h)*
22
Dehnung bei Höchstzugkraft in Längsrichtung (%)
50
EN 13859-1/EN 12311-1
Dehnung bei Höchstzugkraft in Querrichtung (%)
40
EN 13859-1/EN 12311-1
Weiterreissfestigkeit längs (N)*
240
EN 13859-1/EN 12310-1
Weiterreissfestigkeit quer (N)*
260
EN 13859-1/EN 12310-1
Brandkennziffer
5.3
* Hier handelt es sich um einen ca. Wert
